您當前位置：行業與產品 >> 冶金閥系列 >> 均壓放散閥

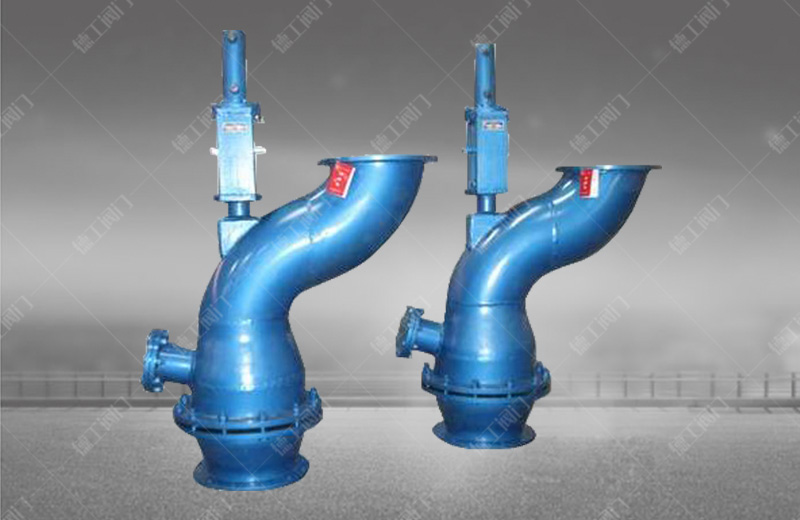

均壓放散閥
技術參數
產品型號：QP742Y
公稱通徑：DN200~1250 mm
公稱壓力：PN0.1MPa
工作溫度：≤250℃
適用介質：空氣、煤氣及其它氣體
輸入信號：0-10或4-20mA·DC
傳動形式：液壓傳動
法蘭標準：GB/T9115-98
連接尺寸：GB2555-81PN2.5
檢測方法：GB/T13927-92
產品詳情

產品概述

        均壓放散閥采用液壓的傳動方式，適用于高爐工程煤氣均壓及均壓放散系統管路，是一種密閉型閥門，作放散密閉之用，其啟閉位置由電信號控制反饋。由閥座、閥蓋、下殼、中殼、拉桿等零件組成。它是卷揚式啟閉機控制杠桿系統拉動閥蓋實現閥門的啟閉，本閥具有結構簡單、啟閉靈活、密封性能好、操作方便、工作安全可靠等特點，主要用于在高爐休風時將爐中的煤氣排放到大氣中，以保證高爐系統的安全。適用于冶金、化工、建材等行業的煤氣、空氣和其他氣體管道，作為切斷氣體介質用，也可作為氣體的排放、放散用。

主要性能參數

公稱壓力MPa 密封試驗壓力MPa 強度試驗壓力MPa 驅動油壓MPa 適用溫度℃ 適用介質
0.1 0.275 0.375 6.3 ≤250 含塵煤氣、煙氣等




主要外形連接尺寸

公稱通徑

DN（mm）

公稱壓力

PN（MPa）

L D D1 D2 b H
200 0.1 225 375 320 284 20 865
250 0.1 225 425 370 330 20 890
300 0.1 245 485 430 389 22 1020
250 0.1 265 555 490 448 22 1100
400 0.1 265 620 555 503 24 1225
450 0.1 285 645 600 570 24 1265
480 0.1 285 735 685 650 24 1320
500 0.1 285 755 705 670 26 1330
550 0.1 285 805 755 720 26 1360
600 0.1 285 850 795 745 28 1385
610 0.1 285 860 810 772 28 1395
650 0.1 285 910 830 794 28 1410
675 0.1 300 935 855 789 28 1425
700 0.1 300 980 890 845 30 1495
800 0.1 300 1075 985 940 30 1541
900 0.1 300 1190 1125 1070 30 1718
1000 0.1 410 1320 1210 1140 32 1650
1200 0.1 470 1530 1420 1350 36 1795
1250 0.1 470 1590 1475 1410 36 1800


下一個產品：蝶式放散閥
上一個產品：電動扇形盲板閥
