您當前位置：行業與產品 >> 冶金閥系列 >> 電動扇形盲板閥

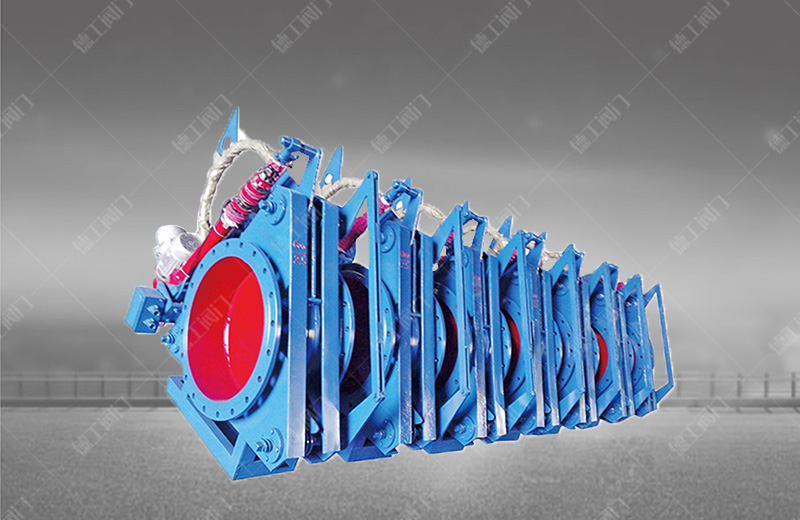

電動扇形盲板閥
技術參數
產品型號：F943CX
公稱通徑：DN300~2000mm
公稱壓力：PN0.05~0.25MPa
適用溫度：≤300℃
適用介質：煤氣及有毒、有害、易燃氣體
主要材料：碳鋼、不銹鋼、硅橡膠
驅動方式：電動、液動、氣動、電液動
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224
產品詳情

主要結構特點

1、本閥由閥門本體、驅動裝置，夾緊裝置等組成。
 2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。
 3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。
 4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。
 5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。
 6、本盲板閥可現場手動操作，也可遠距離順控。
 7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。


工作原理

1、由閥開啟到閥關閉：
 夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。
 2、閥門由關閉到開啟：
 夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。


主要外形尺寸



DN

D

D1

b

n-φd

L

300

440

395

22

12-φ22

580

350

490

445

24

12-φ22

580

400

540

495

24

16-φ22

680

450

595

550

24

16-φ22

680

500

645

600

24

16-φ22

680

600

755

705

26

20-φ26

680

700

860

810

26

24-φ26

680

800

975

920

26

24-φ30

680

900

1075

1020

26

24-φ30

710

1000

1175

1120

26

28-φ30

710

1100

1275

1220

26

28-φ30

710

1200

1375

1320

26

32-φ30

730

1300

1475

1420

26

32-φ30

830

1400

1575

1520

26

36-φ30

830

1500

1675

1620

26

36-φ30

830

1600

1790

1730

26

40-φ30

830
