您當前位置：行業與產品 >> 蝶閥系列 >> 電動對夾式中線蝶閥

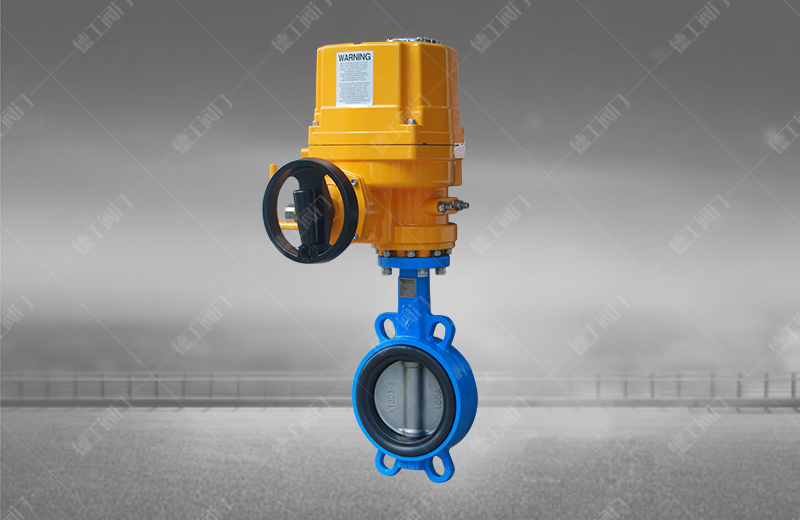

電動對夾式中線蝶閥
技術參數
產品型號：D971X
公稱通徑：DN50-1200mm
壓力等級：PN0.6、1.0、1.6、2.5MPa
閥體材質：WCB、球墨鑄鐵
閥板材質：304、316、316L、1.4529、2507、鋁青銅
閥座密封：NBR、EPDM、VITON、PTFE
連接方式：對夾式
產品詳情
產品概述
       電動對夾式中線蝶閥是采用一體化結構，接入220V AC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mA DC或1-5V DC）進行調節控制。該閥具有功能強、體積小、性能可靠等優點，配套簡單，流通能力大。特別適合于介質是粘稠、含顆粒、纖維性質的場合。可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。被廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等到行業的工業過程自動控制系統中。


產品特點

1、電動啟閉，具有任意調整、止回和截止功能，操作方便，安全可靠。
2、流阻小，本閥全開時流阻系數不超過0.3。
3、當發生事故或停電時，可以通過手動操作控制蝶閥啟閉。
4、可連續實現慢開、快開或快關、慢關的動作，并有效的防止了泵出口介質倒流和水錘的產生。
5、節能驅動與普通蝶閥同樣的驅動電機即可實現快關段高速小轉矩和慢關低段大轉矩的功能。



主要技術參數

公稱通徑DN(mm) 50～1200
公稱壓力 PN0.6、1.0、1.6、2.5MPa
連接形式 對夾式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)


主要零件材質

零件名稱 材料
閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨


主要性能規范

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等


應用規范
設計標準 GB/T2238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000；JB/T9092-1999


主要外形連接尺寸

DN L1 H H1 A B D1
0.6MPa 1.0MPa 1.6MPa
50 43 77 443 125 125 88 99 99
65 46 85 463 125 125 108 118 118
80 46 95 483 125 125 124 132 132
100 52 105 498 125 125 144 156 156
125 56 129 682 325 245 174 184 184
150 56 132 736 325 245 199 211 211
200 60 165 800 325 245 254 266 266
250 68 197 895 363 313 309 319 319
300 78 234 956 363 313 363 370 370
350 78 283 1029 363 313 413 429 429
400 102 325 1103 363 313 463 480 480
450 114 369 1186 465 469 518 530 548
500 127 404 1280 546 431 568 582 609
600 154 470 1321 546 556 667 682 720
700 165 503 1431 546 556 772 794 794
800 190 571 1542 546 556 878 901 901
900 203 621 1800 617 706 978 1001 1001
1000 216 702 2363 632 706 1078 1112 1112
1200 254 818 2583 632 706 1295 1328 1328
