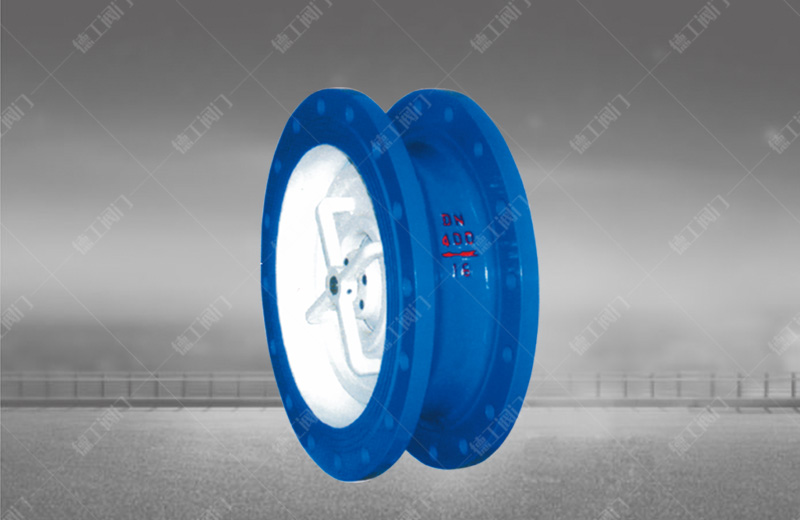

靜音止回閥概述
靜音止回閥采用符合水力學的輪廓設計取得較佳的流線型水路內部附有導流體的設計能保證最小的壓力損失。靜音式止回閥安裝于水泵出水口處可在水流倒流前先行快速關閉避免產生水錘、水擊聲和破坪性沖擊以達到靜音、防止倒流和保護設備的目的。靜音止回閥廣泛用于給排水、消防、暖通、工業等系統。
靜音止回閥主要技術參數
|
公稱通徑 |
DN300~600mm |
|
公稱壓力 |
1.0/1.6/2.5MPa |
|
工作溫度 |
0℃-80℃ |
|
密封試驗 |
1.1倍公稱壓力 |
|
殼體試驗 |
1.5倍公稱壓力 |
靜音止回閥材質說明
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
GG25 |
|
2 |
閥盤 |
QA19-4 |
|
3 |
軸承 |
QA19-4 |
|
4 |
彈簧 |
SYS316 |
|
5 |
導流體 |
GG25 |
|
6 |
閥座 |
QA19-4 |
主要外形尺寸(法蘭鉆孔按GB/Tl7241.6—1998標準)
|
型號 |
公稱通徑 |
D1 |
D2 |
D3 |
N-ΦD |
L |
||||
|
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
1.0MPa |
1.6 MPa |
|||
|
CVKR-0300 |
DN300 |
370 |
400 |
410 |
460 |
12-13 |
12-28 |
181 |
||
|
CVKR-0350 |
DN350 |
429 |
460 |
470 |
520 |
16-23 |
16-28 |
184 |
||
|
CVKR-0400 |
DN400 |
480 |
515 |
525 |
580 |
16-28 |
16-31 |
191 |
||
|
CVKR-0450 |
DN450 |
530 |
565 |
585 |
640 |
20-28 |
20-31 |
203 |
||
|
CVKR-0500 |
DN500 |
582 |
620 |
650 |
715 |
20-28 |
20-34 |
219 |
||
|
CVKR-0600 |
DN600 |
682 |
725 |
770 |
810 |
840 |
20-31 |
20-37 |
222 |
|
|
CVKR-0700 |
DN700 |
794 |
840 |
840 |
895 |
910 |
24-31 |
24-37 |
280 |
|
|
CVKR-0800 |
DN800 |
901 |
950 |
950 |
1015 |
1025 |
24-34 |
24-40 |
356 |
|
|
CVKR-0900 |
DN900 |
1001 |
1050 |
1050 |
1125 |
1125 |
28-40 |
28-40 |
368 |
|
|
CVKR-1000 |
DN1000 |
1112 |
1160 |
1170 |
1230 |
1255 |
28-43 |
28-43 |
432 |
|
|
CVKR-1200 |
DN1200 |
1380 |
1390 |
1455 |
1485 |
32-49 |
32-49 |
524 |
||
