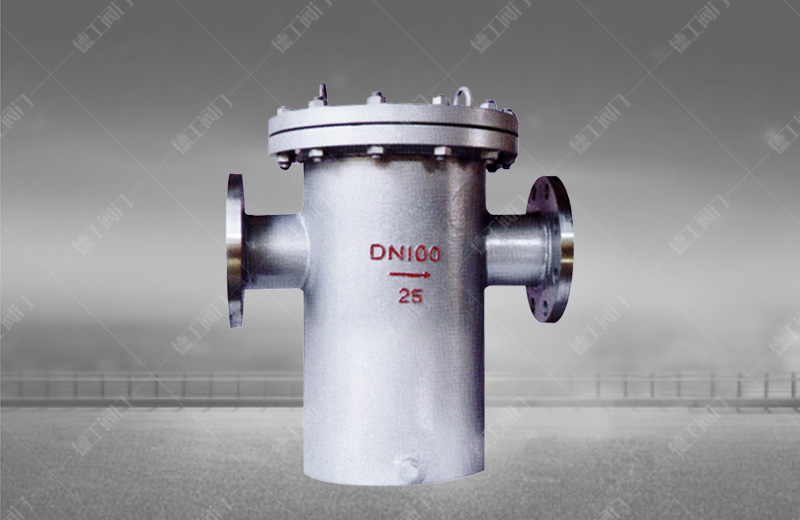

籃式過濾器
技術參數
產品型號：SD16C
公稱通徑：DN25~300mm
公稱壓力：PN1.6~5.0MPa
適用溫度：-29~425℃
主要材質：25、WCB、CF8、CF8M、CF3、CF3M
法蘭尺寸：HG20592-97、ASME16.5a
壓力試驗：GB/T 13927-92、API598
產品詳情

籃式過濾器說明
       籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成，當流體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃由濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，取出濾籃。清洗后重新裝入即可。因此，使用維護更為方便。
       籃式過濾器是除去液體中含有少量固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作；也是提高產品純度、凈化氣體的小型設備。因此，廣泛應用于石油、化工、化纖、醫藥、食品等工業。

籃式過濾器主要性能參數

型號 PN 工作壓力/kg 適用溫度/℃ 適用介質
SD16C-J16 16 1.6 -29~425℃ 水、油品、蒸汽等
SD16C-J25 25 2.5
SD16C-J40 40 4.0
SD16S-J20 20 2.0
SD16S-J50 50 5.0
SD26C-J16 16 1.6
SD26C-J25 25 2.5
SD26C-J40 40 4.0
SD26C-J20 20 2.0
SD26C-J50 50 5.0


籃式過濾器零部件材料
型號 閥體材料
SD16C-J16 25、WCB、CF8、CF8M、CF3、CF3M
SD16C-J25
SD16C-J40
SD16S-J20
SD16S-J50
SD26C-J16
SD26C-J25
SD26C-J40
SD26C-J20
SD26C-J50


SD16C、SD16S 籃式過濾器主要外形及結構尺寸
DN L H H1 H2 ø 有效過濾面積/m2 重量/kg
25 220 480 160 260 76 0.003619 13.8
32 220 495 160 270 76 0.003619 16.5
40 280 550 180 300 114 0.005718 19
50 280 550 180 300 114 0.005718 23
65 330 650 220 350 140 0.009613 39
80 340 740 260 400 168 0.01539 52
100 420 880 310 470 219 0.02464 82
150 500 1175 430 620 273 0.04866 208
200 560 1540 530 780 325 0.07858 245
250 660 1890 640 930 426 0.12065 280
300 750 2130 840 1200 478 0.16537 390


SD26C 籃式過濾器主要外形及結構尺寸

DN L H H1 H2 ø 有效過濾面積/m2 重量/kg
200 560 1875 540 230 325 0.07858 303
250 660 2170 650 270 426 0.12065 439
300 750 2690 860 320 480 0.16537 576
350 800 3085 1010 370 500 0.2225 833
400 840 3445 1150 400 550 0.2916 839
450 960 3810 1310 440 600 0.3642 978
500 1080 4145 1440 470 700 0.4587 1444
