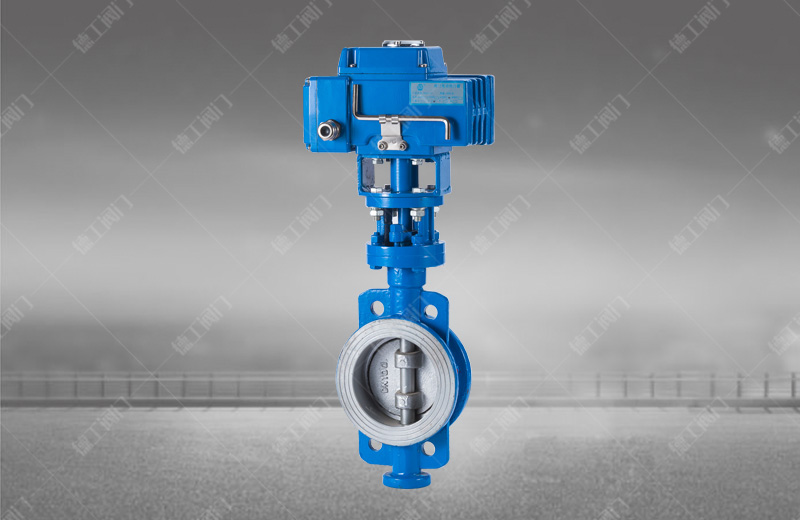

電動硬密封對夾蝶閥
技術參數
產品型號：D971H/W
公稱通徑：DN50~1200mm
壓力范圍：PN1.0~2.5MPa
適用溫度：碳鋼：-29℃～400℃ 、不銹鋼：-40℃～600℃
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
閥門材質：鑄鋼、不銹鋼
制造標準：JB/T8527-1997
法蘭標準：GB/T9113-2000
長度標準：GB/T12221-1989
檢驗標準：GB/T13927-1992
產品詳情

產品概述

       電動硬密封對夾蝶閥主要由電動執行器和硬密封對夾蝶閥組裝而成，硬密封蝶閥采用三偏心多層次金屬硬密封結構，具有耐磨損抗沖刷的性能。被廣泛用于冶金、電力、石油化工、制藥以及給排水工業管道上作介質的管道上。通過以（220V、380V）電源電壓作為驅動動力接受工業自動化儀表控制系統輸出的（4~20mA）信號推動閥桿帶動蝶板（0-90°）旋轉來完成蝶閥的開關和調節。


產品特點

1、本閥采用三偏心密封結構，閥座與蝶板磨損小。具有金屬硬密封和彈性密封的雙重優點無論在低溫和高溫的情況下，具有良好的密封性，以及耐腐蝕等特點。

2、密封面采用堆焊鈷基硬質合金，密封面耐磨損，強度高，過流面積大，流阻小。具有雙向密封功能，安裝時不受介質流向的限制，不受空間位置的影響。


主要技術參數

公稱通徑DN(mm) 50～1200
公稱壓力 PN1.0、1.6、2.5MPa
連接形式 對夾式
密封形式 三偏心金屬硬密封
流量特性 近似快開型
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)


主要零件材質

零件名稱 材料
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與耐高溫石棉板組合成多層次
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 O型圈、柔性石墨


主要性能規范

公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等
適用溫度 碳鋼：-29℃～400℃ 、不銹鋼：-40℃～600℃


主要外形連接尺寸

公稱通經(DN) 主要尺寸 法蘭尺寸
L H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 43 112 530 165 125 4-18 165 125 4-18 165 125 4-18
65 46 115 530 185 145 4-18 185 145 4-18 185 145 8-18
80 46 120 565 200 160 4-18 200 160 8-18 200 160 8-18
100 52 138 600 220 180 8-18 220 180 8-18 235 190 8-22
125 56 164 640 250 210 8-18 250 210 8-18 270 220 8-26
150 56 175 705 285 240 8-22 285 240 8-22 300 250 8-26
200 60 200 775 340 295 8-22 340 295 12-22 360 310 12-26
250 68 243 945 395 350 12-22 405 355 12-26 425 370 12-30
300 78 250 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 78 280 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 102 305 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 114 350 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 127 380 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 154 445 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 165 480 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 190 530 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 203 580 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 216 650 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 254 760 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
