您當前位置：行業與產品 >> 電站閥系列 >> 直流式對焊截止閥
直流式對焊截止閥
技術參數
J565Y直流式對焊截止閥結構特點

1、采用壓力自緊式密封結構，用牽制板予緊密封圈，密封圈采用成型的柔性石墨圈，介質壓力越高，密封性能越好。
2、采用撞擊式手輪減少了操作力。
3、閥座嵌入閥體，平面密封，閥瓣與閥座密封面均采用鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷，閥桿表面經抗蝕性氮化處理，介質從閥瓣下面流入。
產品詳情
產品用途
     主要安裝在鍋爐主給水管道上，作為啟閉裝置用，閥門必須處于全開或全關狀態，不能作為調節閥使用，閥門是Y型阻力小，閥桿中心線與支管中心線是45度角。


應用規范
1、設計制造JB3595規定
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求

4、閥門檢查和試驗按JB3595規定


    主要零件材料

    零件名稱

    材料牌號

    閥體

    WCB

    WC6

    WC9

    活塞

    A105

    WC6

    WC9

    閥蓋

    25

    12Cr1MoVA

    閥桿

    1Cr17Ni2

    20Cr1Mo1V1A

    密封環

    05F

    05F

    柔性石墨

    四開環

    1Cr13

    20CrMOIVIA

    填料

    BSP-600

    BSP-600

    支架

    WCB

    WCB

    閥桿螺母

    ZQAL9-4

    ZQAL9-4

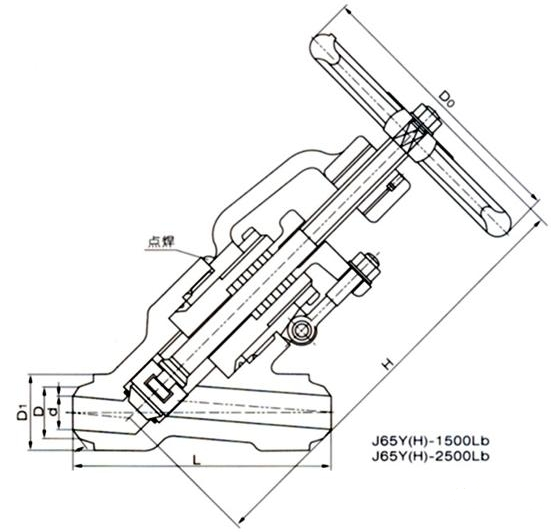

      J565Y直流式對焊截止閥尺寸和重量：

      公稱通徑
      DN（mm）

      尺寸

      重量（Kg）

      L

      D1

      Do

      H

      Lo

      L1

      PN32（320） J565Y-320V型

      80

      390

      64

      120

      750

      		- -

      121

      100

      480

      108

      185

      870

      		- -

      212

      125

      533

      132

      218

      995

      		- -

      312

      150

      610

      166

      245

      1205

      		- -

      510

      175

      750

      175

      278

      1565

      		- -

      708

      200

      762

      200

      290

      1670

      		- -

      980

      225

      850

      108

      310

      1705

      		- -

      1060

      250

      914

      248

      348

      1870

      		- -

      1380

      300

      1041

      300

      430

      2335

      		- -

      2824

      P54（140） J565Y-P54140V型

      80

      390

      64

      120

      750

      		- -

      130

      100

      480

      108

      185

      870

      		- -

      212

      125

      580

      132

      218

      995

      		- -

      312

      150

      630

      166

      245

      1205

      		- -

      510

      175

      750

      175

      278

      1565

      		- -

      708

      200

      771

      200

      290

      1670

      		- -

      980

      225

      850

      108

      310

      1705

      		- -

      1060

      250

      930

      248

      348

      1870

      		- -

      1380

      300

      1060

      300

      430

      2335

      		- -

      2824
